LCM（LCD Module）即液晶顯示模組、是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件，LCM相比較玻璃是一種高集成度的LCD產品。對于手機模組可能還包括揚聲器，震動馬達，七彩燈，閃光燈，攝像頭，觸摸屏等。隨著科技發展，LCM也日趨微型化，對傳統的焊接工藝也提出了嚴峻的考驗，因此，越來越多的人對新的焊接進行了研究，其中銳澤恒溫高速激光錫焊新型激光焊接工藝以的熱源性質，細的光斑大小，局部加熱的特性，解決此類問題。

LCM傳統熱壓焊接

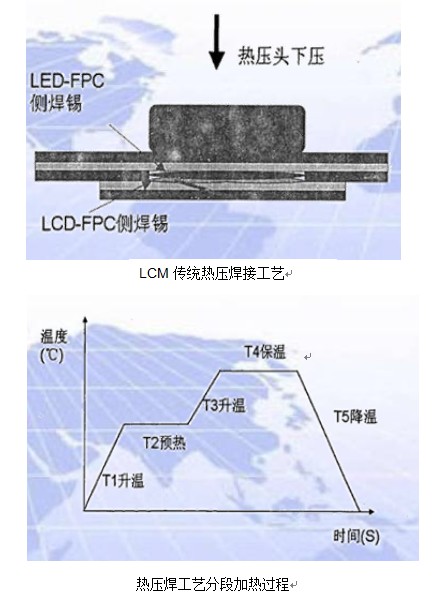

傳統的LCM焊接工藝采用熱壓制程，兩片F(xiàn)PC軟板上均電鍍有錫焊材料，經過兩材料的對組后，經脈沖式熱壓頭機構進行接觸分段式加熱制成，如下圖：

LCM恒溫高速激光錫焊工藝

LCM激光焊接工藝采用非接觸式焊接，激光光束直接照射焊盤，輻射加熱焊盤，當溫度達到焊料熔點時，焊料熔化并對焊盤進行浸潤，形成焊點，如下圖:

恒溫高速激光錫焊系統特點

恒溫高速激光錫焊系統是通過激光的高速偏轉來實現焊接體的高速焊接，配套的CCD同軸定位系統能自動識別焊接體，為現代回流焊配合研發生產的一款激光選擇性焊接，從而實現了效率、精度的自動化生。

同軸CCD成像系統，能滿足視覺定位需求。2.恒溫高速激光錫焊系統采用遠心聚焦掃描系統，保障焊接束質量，光束的近垂直加工。的溫度反饋系統，可及時控制、調整焊點的溫度，并能實時呈現焊接溫度曲線，保障接的良率。4.振鏡幅面50*50mm內四點同軸，CCD攝像精準。
